电镀、磷化、热处理等高精金属表面处理工序，对工艺热水温度稳定性要求苛刻，大量重工业企业长期依靠蒸汽锅炉供热，普遍深陷能耗超标、温控不稳、环保督查压力大、人工运维成本居高不下的多重困境。

今天分享一则落地于贵州遵义国有大型钢绳制造企业的真实技改案例：全厂电镀磷化、拉丝预处理、高温养护全工艺 95℃高温热水系统，彻底淘汰老旧蒸汽锅炉，采用高温水源热泵分区供热改造，实现稳产提质、节能降本、绿色合规多重收益，可为同类电镀、金属线材加工企业技改提供完整参考范本。

一、项目概况：三线老牌国企，24 小时不间断用热水供应

1. 企业基本信息

本次改造项目落地企业为贵州钢绳（集团）有限责任公司，坐落于遵义市红花岗区，是国家三线建设重点布局国企、贵州省大型重点工业企业，也是国内特种钢丝绳、桥梁缆索、金属线材制品行业龙头厂商。 企业建厂超60年，年产各类金属线材制品超55万吨，产品供应国家级桥梁、矿山、轨道交通、航天基建等重点工程。生产线包含酸洗、电镀、磷化成膜、拉丝预处理、回火热处理、工序清洗等全套表面处理工序，整条生产线全年无休24小时连续运转。

2. 原有供热模式

电镀、磷化、热处理全流程工艺环节，必须持续供给95℃高温热水。项目改造前，全厂工艺热水全部依靠传统蒸汽锅炉换热制取，长期满负荷承压运行。 厂区工业电价稳定在0.72元 /kWh，无峰谷电价大幅波动，具备电能替代锅炉的绝佳先天条件，但原有锅炉系统早已无法适配现代化绿色生产要求，技改迫在眉睫。

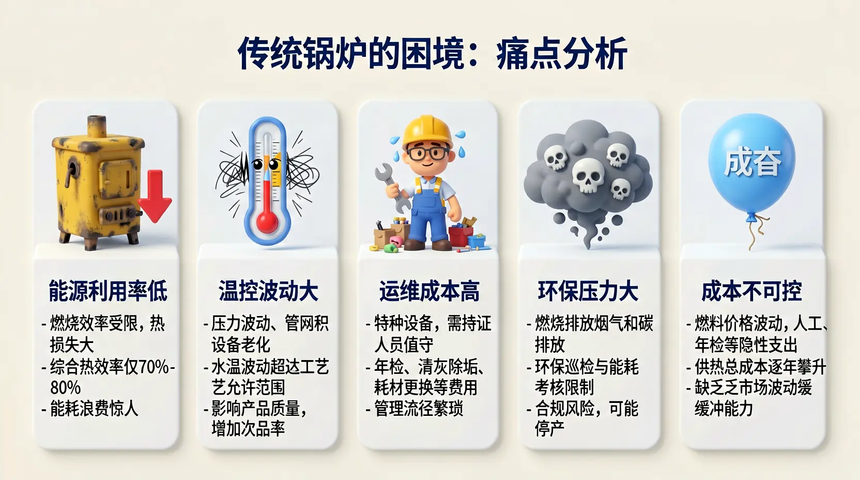

二、老锅炉供热五大致命痛点，电镀生产线深受制约

金属电镀、磷化工序对水温极度敏感，工艺要求水温波动≤±5℃，一旦温度失控，极易出现镀层厚薄不均、工件表面瑕疵、钢材强度不达标等批量次品问题。原有蒸汽锅炉系统痛点集中爆发：

✅ 痛点 1：能源利用率低，能耗浪费惊人 锅炉依靠燃料燃烧产热，综合热效率仅 70%~78%，烟气排放、管道散热、排污、多级换热层层损耗，超两成热能白白流失，月度制热电费 + 燃料支出居高不下。

✅ 痛点 2：温控波动大，电镀次品率难以管控 蒸汽压力波动、管网积水、换热设备老化，热水温度忽高忽低，实际温差远超工艺允许范围，磷化膜成型质量不稳定，批次产品一致性差，直接拉低成品合格率。

✅ 痛点 3：特种设备运维繁重，人力成本刚性支出高 蒸汽锅炉属于承压高危特种设备，硬性要求持证操作工 24 小时在岗值守；每年强制年检、定期清灰除垢、耗材更换、管路大修，人工 + 维保费用每年固定大额支出，管理繁琐。

✅ 痛点 4：环保与能耗双控红线承压 锅炉燃烧持续排放烟气、产生碳排放，持续面临环保巡检、能耗总量考核约束，企业扩产、新项目审批都受到能耗指标限制，长期生产存在合规风险。

✅ 痛点 5：综合制热成本不可控 燃料价格随行就市持续波动，叠加人工、年检、药剂、管路更换等隐性开销，每年供热总成本逐年攀升，生产成本无法精细化管控。

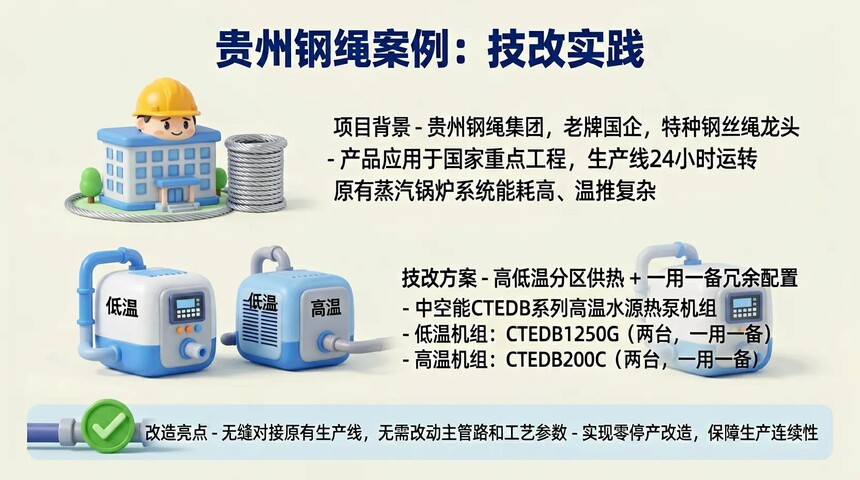

三、改造整体方案：高低温分区 + 一用一备，热泵

一）替换锅炉

本次技改选用中科能 CTEDB 系列高温水源热泵机组，不改动原有电镀磷化生产主管路、不用调整现有工艺参数，采用高低温分区独立供热、每路系统一用一备冗余配置，彻底替换原有整套蒸汽锅炉换热系统。

1. 低中温热泵机组（CTEDB1250G，2 台，一用一备）

· 单台额定输入功率：301kW

· 运行工况：蒸发 35~40℃，冷凝出水 70~75℃

· 覆盖场景：电镀前预处理清洗、常温磷化、中段恒温、拉丝工序冷却水降温等 75℃以下中低温工段

· 运行逻辑：单台主机常态运行，另一台轮换备用，检修不停产

· 优势：中温段COP可达4.0以上，长期连续运行性能衰减极小

2. 高温热泵机组（CTEDB200C，2 台，一用一备）

• 单台额定输入功率：30kW

• 运行工况：蒸发 65~70℃，冷凝稳定出水 90~95℃

• 覆盖场景：高温精密磷化、热处理回火、工件高温养护等核心电镀精加工工段，完整对标原锅炉 95℃供热需求

• 运行逻辑：全天候恒温闭环供水，备用机组随时投切

• 优势：高出水温度下能效稳定，精准锁定工艺水温

二）整套系统运行逻辑

低温机组承载大流量基础中温用热负荷，高温机组精准锁定 95℃核心电镀工艺热水；两套系统相互独立又互为备用，满负荷生产、设备检修、换季水源温度波动等全部工况均可平稳适配，真正实现零停产改造。

四、热泵 VS 蒸汽锅炉全方位实测对比，技改优势一目了然

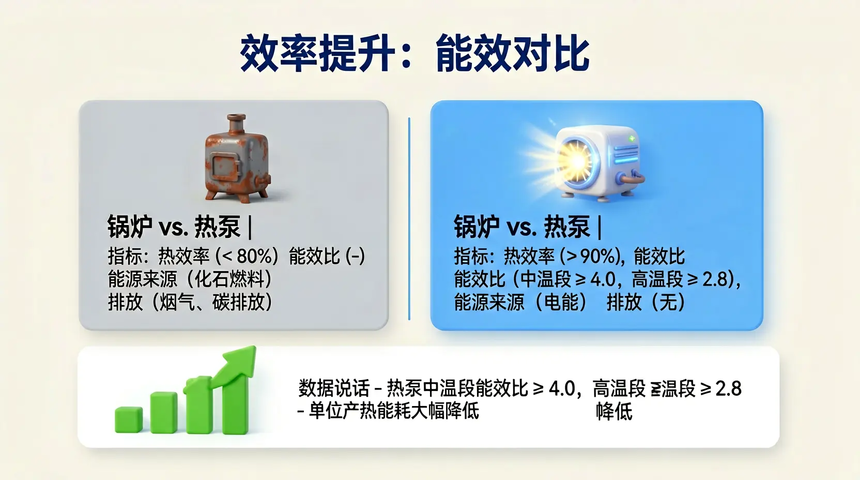

1. 制热效率：搬运热量＞燃烧产热

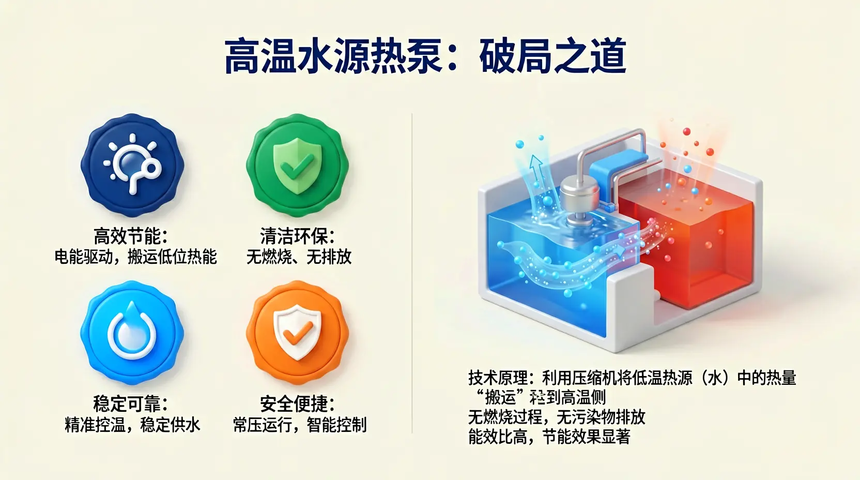

蒸汽锅炉依靠化学能转化热能，多重损耗叠加效率不足8成； 高温水源热泵仅用电能驱动压缩机搬运水体低位热能，无燃烧、无排烟排污损耗：

• 70~75℃中温段 COP≥4.0

• 90~95℃高温工艺段稳定 COP≥2.8 少量电能即可搬运数倍热量，单位产热能耗大幅压缩。

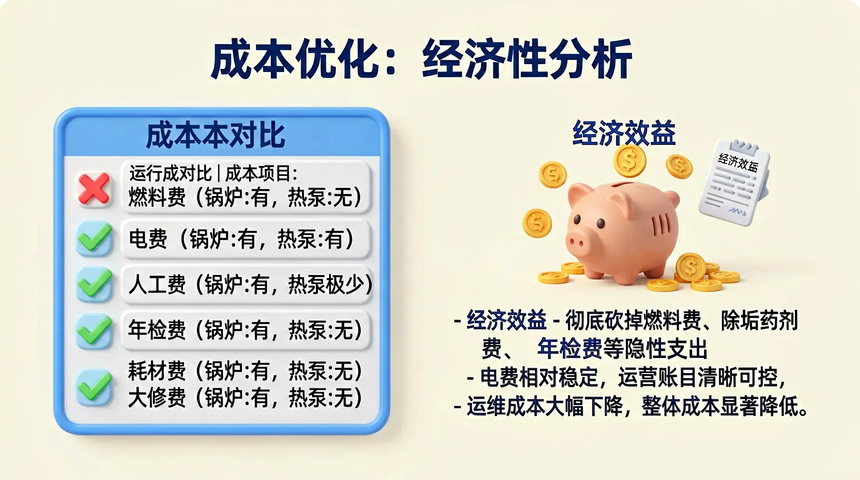

2. 运行成本：开销清晰可控，砍掉多项隐性支出

电价0.72元 /kWh 固定不变，热泵仅产生主机电费，无燃料费、除垢药剂费、年检费：

• 低温机组单台小时电费：301×0.72=216.72元

• 高温热泵机组单台电费：30×0.72=21.6元/h 反观锅炉，燃料随行涨价、值守人工、大修、管路更换费用逐年累加，成本无法预估。

3. 工艺精度：温控±1℃，电镀品质跨越式升级

老旧锅炉换热滞后、压力波动大，温差超标； 高温水源热泵搭载智能变频恒温闭环控制系统，90~95℃高温热水温控精度可达 ±1℃，远优于电镀磷化工艺 ±5℃的允许波动范围，镀层均匀度稳定，批量次品率显著下降。

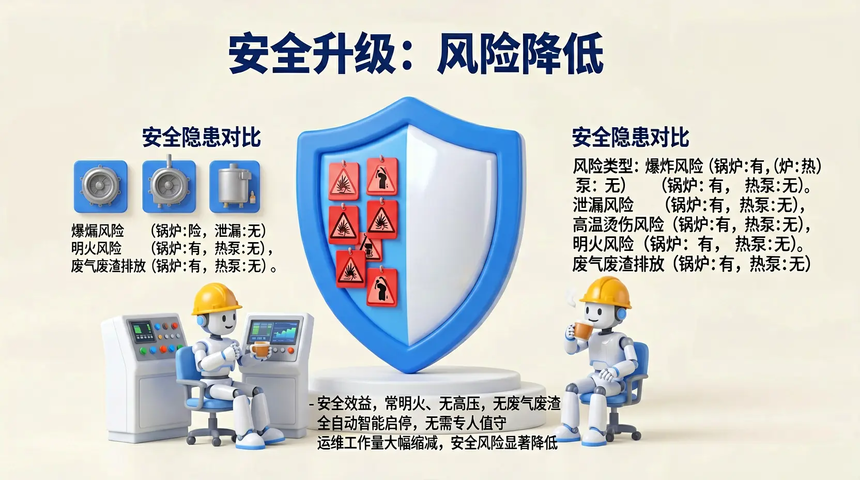

4. 运维安全：常压运行免人值守，彻底消除高危隐患

锅炉属于承压特种设备，存在爆炸、泄漏、高温烫伤多重安全隐患； 水源热泵全程常压换热，无明火、无高压、无废气废渣，全自动智能启停调控，无需 24 小时持证人员值守，仅需季度常规巡检，运维工作量缩减 90% 以上。

5. 绿色政策适配：零排放助力节能补贴申报

锅炉碳排放、烟气排放受限能耗双控；电能驱动水源热泵清洁制热，无任何污染物排放，契合贵州省工业节能改造、绿色工厂、碳减排相关扶持政策，企业可同步申报节能技改补贴，额外对冲改造投入。

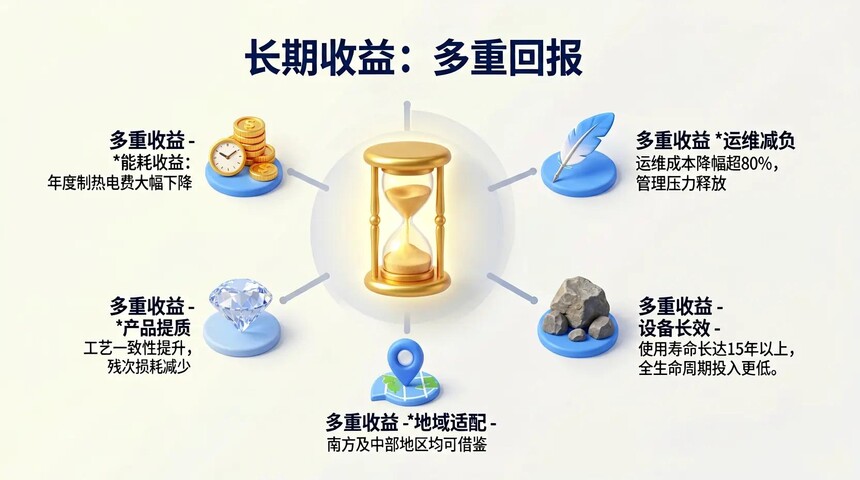

五、落地运行多重长期收益，重工电镀企业可直接复制

• 能耗收益：根除锅炉排烟、散热、排污无效热损耗，依托平价工业电价，年度制热电费大幅下降，节能效果量化可见；

• 运维减负：取消锅炉持证班组值守、年度强制年检、高频除垢大修等工作，整体运维成本降幅超 80%，后勤管理压力大幅释放；

• 产品提质：热水温度持续恒定，电镀、磷化、热处理工艺一致性大幅提升，工件残次损耗减少，间接增厚生产利润；

• 设备长效运行：热泵无燃烧腐蚀、无高压冲击，设计使用寿命 15 年以上，对比蒸汽锅炉 3~5 年就要大修轮换，全生命周期投入更低；

• 地域适配性强：遵义地区地下水、地表水温度常年稳定，机组设计蒸发工况与本地水源完美匹配，冬夏能效无明显衰减，南方、中部同类电镀加工厂均可照搬这套改造思路。




六、案例总结：电镀高温热水锅炉替代标准化范本

本次贵州钢绳集团技改项目，针对电镀、磷化、热处理连续化工业95℃高温工艺热水刚需，采用2台CTEDB1250G+2台CTEDB200C高温水源热泵高低温分区供热方案，一用一备冗余设计保障全年不停机生产。

改造无需大规模改动原有电镀生产线管网、无需调整成熟工艺参数，一次性解决传统蒸汽锅炉高能耗、温控差、运维重、安全风险高、环保受限五大行业痛点。

无论是金属电镀、五金磷化、钢丝热处理、管材表面处理等需要恒定高温工艺热水的制造企业，这套高温水源热泵替代锅炉的技改方案都具备极强落地参考价值，是制造企业节能降碳、降本增效、完成能耗指标考核的优选技术路线。

本文为真实工业技改落地案例，适用于电镀、五金加工、金属线材、热处理、化工等有恒定高温工艺热水需求的工厂参考。如需定制专属锅炉改高温水源热泵技改方案、能耗测算、投资回收期分析，欢迎☎️19853003100（微同）沟通交流！
